Borstelloze servomotoren

BS45

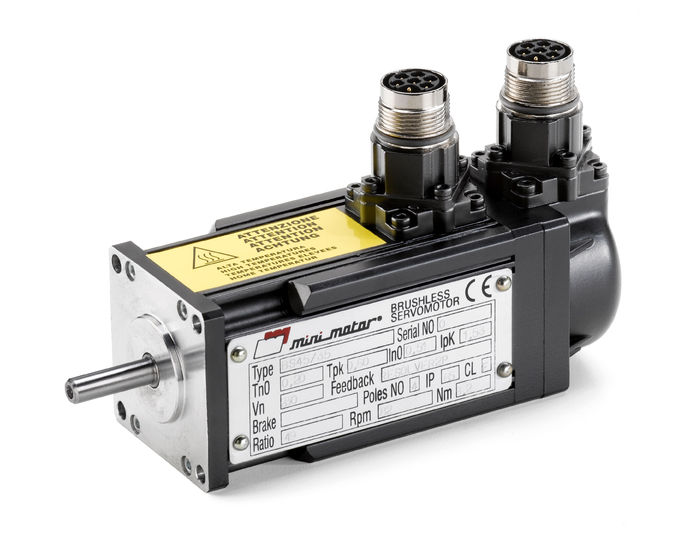

Borstelloze servomotor.

4-polige sinusvormige borstelloze servomotor met Resolver. Vermogen 75 tot 134 W. Draaimoment 0,200-0,340 Nm. Ø 45 mm

MOTOR: Sinus-draaistroommotor, borstelloos, 4-polig, in gesloten utvoering. Rotor met NdFeB-magneten. Thermische beveiliging. Wikkelingen klasse F. Isolatieklasse IP65 overeenkomstig CEI EN60529. Regelkring met 2-polige Resolver. Speciale lagering met gereduceerde speling en voorzien van speciaalvet voor hoge temperaturen. Draaimoment bij nominaal toerental tot 0,32 Nm.



SPECIFICATIES:

M.E.BS 45/35BS 45/70
Voedingsspanning ACVac230230
ToerentalRPM40004000
Moment bij geblokkeerde rotor, geflensd DT = 90°C*Nm0.2000.340
Stroom bij geblokkeerde rotor, geflensd DT = 90°C*A rms0.510.75
Moment bij nominaal toerental, geflensd DT = 90°C*Nm0.180.32
Stroom bij nominaal toerental, geflensd DT = 90°C*A rms0.510.71
Vermogen, geflensd DT = 90°C*W75134
Moment bij in de lucht geblokkeerde rotor, DT = 90°CNm0.1450.255
Stroomt bij in de lucht geblokkeerde rotor, DT = 90°CA rms0.360.60
Moment bij nominaal toerental in de lucht DT = 90°CNm0.1200.240
Stroom bij nominaal toerental in de lucht DT = 90°CA rms0.360.54
Vermogen in de lucht DT = 90°CW50100
Maximaal draaimomentNm0.601.02
PiekstroomA rms1.532.25
Fasen spanningsconstanteV x s0.1450.174
Draaimoment constanteNm/A0.3920.453
Fasen weerstand bij 20°COhm4122
Fasen inductiemH7443
Rotortraagheidkg mm26.9111.60
Bedrijfstemperatuur°C0-400-40
Beveiliging/Contact NC 140°CContact NC 140°C
* Aan een staalplaat van 300x300x20 bevestigd.
