Minimotor aandrijftechniek servomotor BS55

Borstelloze servomotoren

BS55

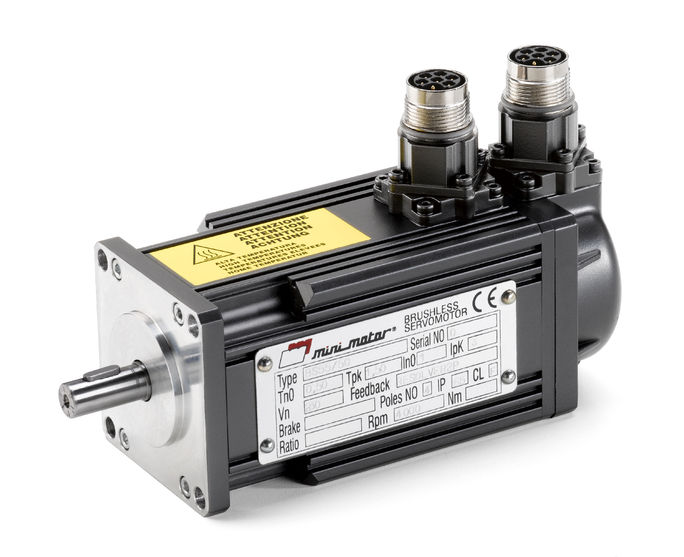

Borstelloze servomotor.

4-polige sinusvormige borstelloze servomotor met Resolver. Vermogen 188 tot 293 W. Draaimoment 0,500-0,900 Nm. Ø 55 mm

MOTOR: Sinus-draaistroommotor, borstelloos, 4-polig, in gesloten utvoering. Rotor met NdFeB-magneten. Thermische beveiliging. Wikkelingen klasse F. Isolatieklasse IP65 overeenkomstig CEI EN60529. Regelkring met 2-polige Resolver. Speciale lagering met gereduceerde speling en voorzien van speciaalvet voor hoge temperaturen. Draaimoment bij nominaal toerental tot 0,7 Nm.



SPECIFICATIES:

M.E.BS 55/50BS 55/100
Voedingsspanning ACVac230230
ToerentalRPM40004000
Moment bij geblokkeerde rotor, geflensd DT = 90°C*Nm0.5000.900
Stroom bij geblokkeerde rotor, geflensd DT = 90°C*A rms1.001.77
Moment bij nominaal toerental, geflensd DT = 90°C*Nm0.450.70
Stroom bij nominaal toerental, geflensd DT = 90°C*A rms0.941.65
Vermogen, geflensd DT = 90°C*W188293
Moment bij in de lucht geblokkeerde rotor, DT = 90°CNm0.3800.680
Stroomt bij in de lucht geblokkeerde rotor, DT = 90°CA rms0.761.37
Moment bij nominaal toerental in de lucht DT = 90°CNm0.3200.440
Stroom bij nominaal toerental in de lucht DT = 90°CA rms0.681.14
Vermogen in de lucht DT = 90°CW134184
Maximaal draaimomentNm1.502.70
PiekstroomA rms3.005.31
Fasen spanningsconstanteV x s0.2020.189
Draaimoment constanteNm/A0.5000.508
Fasen weerstand bij 20°COhm135
Fasen inductiemH3314
Rotortraagheidkg mm221.4239.61
Bedrijfstemperatuur°C0-400-40
Beveiliging/Contact NC 140°CContact NC 140°C
* Aan een staalplaat van 300x300x20 bevestigd.
